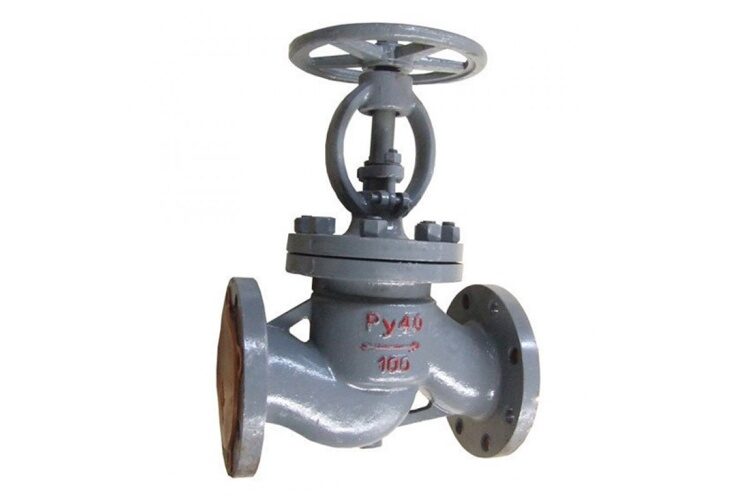

Вентиль стальной 15с22нж
Артикул: нет
Клапан (вентиль) запорный стальной фланцевый 15с22нж используются на трубопроводах в качестве запорных устройств для перекрытия потока рабочей среды. Направление среды – под золотник.
Использование клапанов ( вентилей ) 15с22нж в качестве регулирующих устройств не допускается, т. е. золотник должен быть опущен или поднят до упора
Рабочая среда - вода, пар, нефтепродукты
Температура рабочей среды = - 40 . . . + 465°С
Рабочее давление = до 4.0 ( 40 ) МПа ( кгс/см2 )
Диаметр номинальный ( условный ), DN = 15 ÷ 200 мм
Материал корпуса - сталь
Присоединение - фланцевое по ГОСТ 33259-2015 ( исп. 1, ряд 2 )
| Наименование, условный проход |
Строительная длина L, мм |
Высота H, мм |
Масса m, кг |
Кол-во отверстий под болт |
| 15с22нж Ду15 | 130 | 184 | 3,5 | 4 х М12 |
| 15с22нж Ду20 | 150 | 205 | 4,1 | 4 х М12 |
| 15с22нж Ду25 | 160 | 215 | 9,2 | 4 х М12 |
| 15с22нж Ду32 | 180 | 240 | 11,0 | 4 х М16 |
| 15с22нж Ду40 | 200 | 260 | 16,0 | 4 х М16 |
| 15с22нж Ду50 | 230 | 280 | 18,5 | 4 х М16 |
| 15с22нж Ду65 | 290 | 330 | 36,0 | 4 х М16 |
| 15с22нж Ду80 | 310 | 350 | 41,0 | 8 х М16 |
| 15с22нж Ду100 | 350 | 400 | 58,0 | 8 х М22 |
| 15с22нж Ду125 | 400 | 485 | 65,0 | 8 х М26 |
| 15с22нж Ду150 | 480 | 495 | 105,0 | 8 х М26 |
| 15с22нж Ду200 | 600 | 620 | 165,0 | 12 х М30 |
